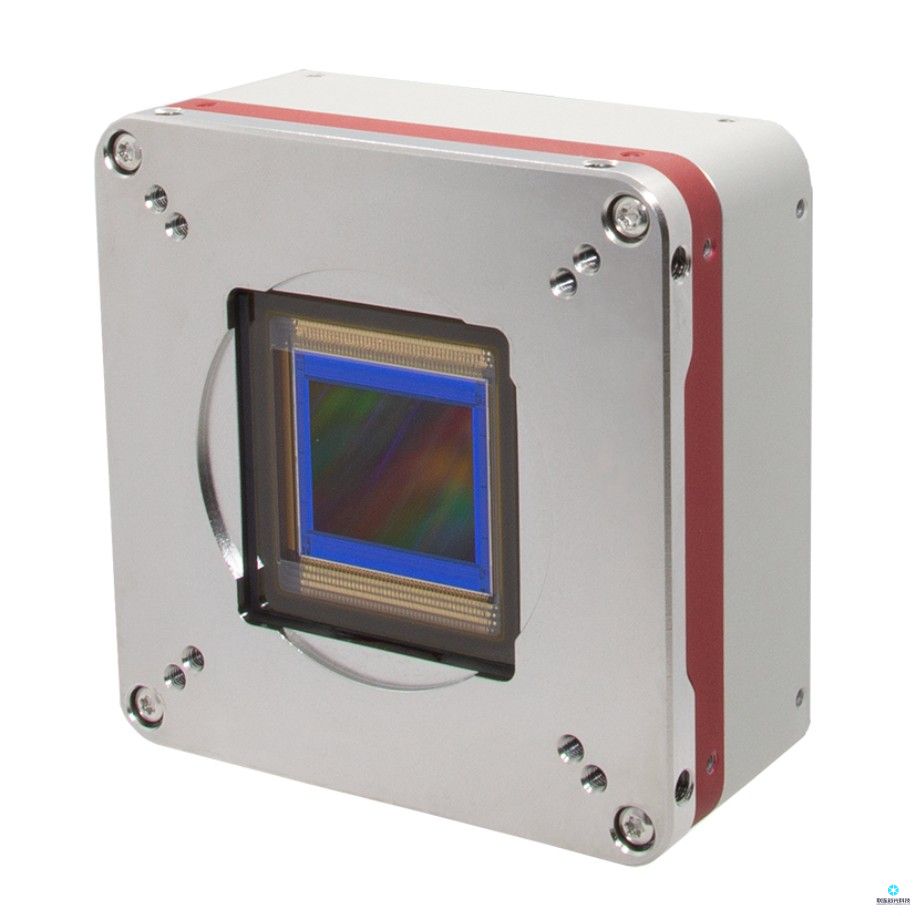

Adimec 2100万230帧 QUARTZ/Q‑21A230高速工业相机

一、核心参数（传感器与成像）

• 型号：Q‑21A230（黑白 / 彩色可选，标准型 SA / 高性能型 PA）
• 传感器：Gpixel GSPRINT4521 全局快门 CMOS
• 分辨率：5120 × 4096（21.0 MP）
• 像素尺寸：4.5 μm × 4.5 μm
• 光学格式：23.04 × 18.43 mm（≈ 29.5 mm 对角线）
• 帧率（全分辨）：227.9 fps（≈230 fps）
• 帧率（ROI）：上限 500 fps+（随 ROI 缩小提升）
• 色深：10 bit（原生），可选 8 bit
• 快门：全局快门，无运动模糊，最短曝光 <1 μs
• 动态范围：>62.5 dB（典型）c
• 满阱容量：7.0 ke‑ ~ 33.6 ke‑（5 档可调）
• 读出噪声：<10 e‑（典型）
• 量子效率：峰值 >70%（500–600 nm）

二、接口与带宽

• 接口：CoaXPress‑12（CXP‑12）单链路，兼容 CXP‑3/6/10/12 可配置
• 带宽：12.5 Gb/s
• 协议：GenICam，支持 Adimec Connect & Grab™ 快速集成
• 供电：PoCXP（24 VDC），无需额外电源
• I/O：外同步 / 触发输入、闪光灯输出、多相机同步

三、机械与环境

• 尺寸：55 × 55 × 35 mm（含镜头座）
• 重量：<300 g
• 镜头接口：M58口（标准），可选 F 卡口
• 散热：无风扇被动散热，典型功耗 <15 W
• 工作温度：-10°C ~ +45°C
• MTBF：>75,000 h @ 30°C
• 防护：IP30，防尘设计

四、关键技术亮点

1. 5 档成像模式：标准 / 高动态 / 高满阱 / 高灵敏 / 低噪声，适配不同光照与检测需求。
2. 像素级校正：DSNU（暗场）、PNUC（像素不均）、FFC（平场）、缺陷像素校正，设备间一致性佳。
3. 平面均匀性校正：克服 Gpixel 芯片上下两路读取差异，成像均匀无断层。
4. 低噪声高灵敏：全局快门 + 低读出噪声，适配低光 / 高速运动场景。

五、典型应用

• 半导体：晶圆 / 芯片外观检测、封装尺寸量测、引线框高精度检测
• 3D AOI：PCBA 3D 检测、焊点缺陷筛查、元器件高精度定位
• 显示面板：MicroLED 芯片检测、玻璃盖板隐裂识别、微米级尺寸控制
• 精密量测：2D/3D 几何精度检测、微小零件缺陷筛查、高速视觉定位
